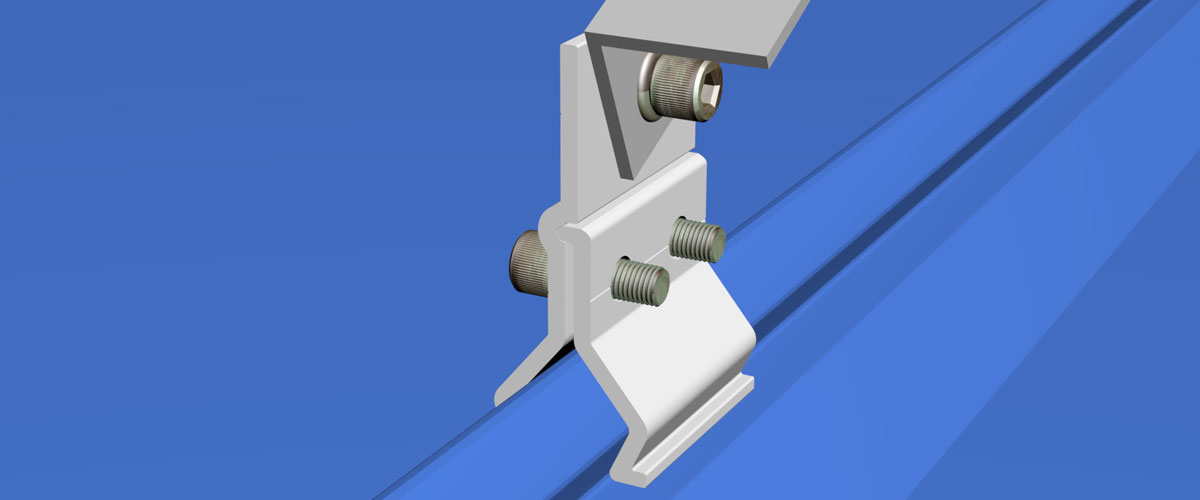

主結構材質鋁合金，通過專業的設計讓支撐座與彩鋼瓦的完美銜接，實現您對安裝要求，因地制宜的設計方案和優良的結構強度計算。
適用于不同彩鋼瓦屋頂
節約施工成本和時間
全面兼容不同的光伏組件
更好的結構設計
技術參數 | |

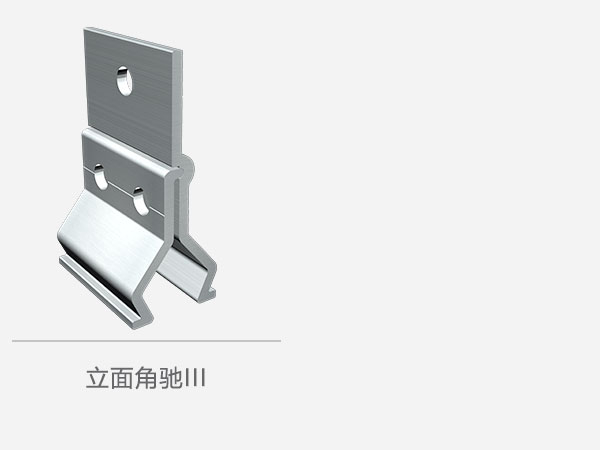

系統名稱 | 立面角馳式III夾具 |
安裝地點 | 斜屋頂 |
安裝基礎 | 彩鋼瓦 |
安裝角度 | 0-15° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
標 準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code IBC 2009, | |
California Building Code CBC 2010； | |
支架材質 | Q235B（熱浸鍍鋅），AI6005-T5（表面陽極氧化） |
緊固件材質 | SUS304&鋅鎳合金&熱浸鍍鋅 |
零配件材質 | AI6005-T5（表面陽極氧化） |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
