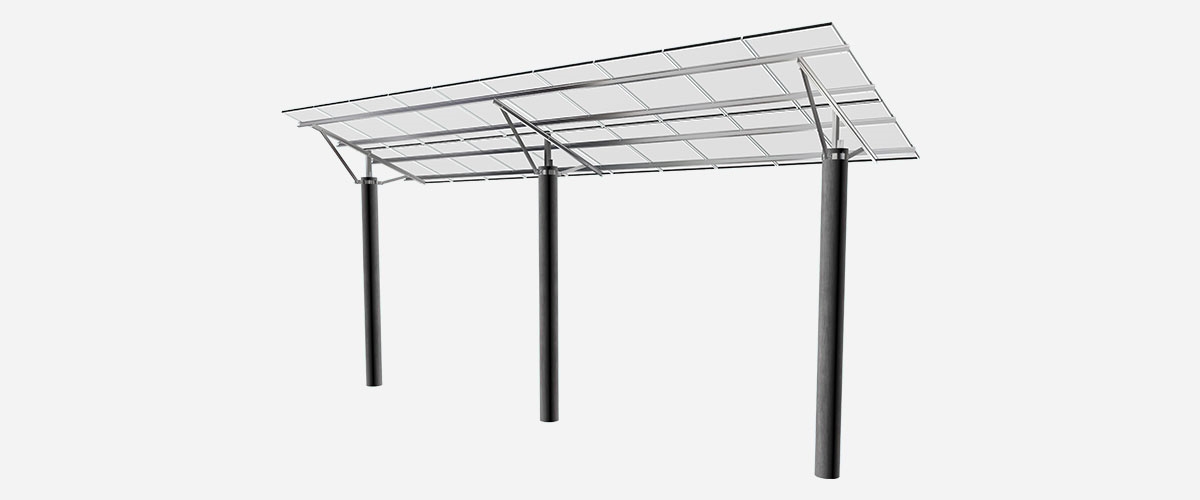

MRac 漁光互補支架系統采用熱浸鍍鋅和陽極氧化鋁材質，是針對魚塘、湖泊養殖區等需要漁業養殖基礎上增加光伏發電的電站項目。系統采用樁柱一體化設計，可滿足水平承載力和豎向壓力承載力要求。因此，施工速度快，無需開挖土方，對環境影響小，有利于水土保持。在魚塘、軟土等地下水位較高的地區，良好的水泥樁基礎比傳統的支撐基礎更有優勢。
1、系統采用上可發電，下可養魚方式，太陽能電池板起到遮陽作用，防止水面溫度過高，促進漁業經營發展。
2、根據項目要求設計方案，大部分部件在工廠預組裝，無需現場切割和鉆孔，節省了現場安裝時間和成本。
3、在魚塘上方安裝太陽能項目，實現土地兩用，提高經濟效益。該系統可以利用洪泛區、沙區等廢棄土地，節約土地資源。
4、可以自由和靈活地兼容各種類型的光伏組件。
技術參數 | |
安裝地點 | 池塘，水庫 |
安裝基礎 | 預應力混凝土樁基礎 |
安裝角度 | 0-45° |
風荷載 | 60m/s |
雪荷載 | 1.4KN/㎡ |
離地高度 | 400-1200mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code IBC 2009, | |
California Building Code CBC 2010； | |
支架材質 | Q235B（熱浸鍍鋅）&AI6005-T5（表面陽極氧化） |
緊固件材質 | 鋅鎳合金&Q235B（熱浸鍍鋅） |
零配件材質 | AI6005-T5（表面陽極氧化） |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
