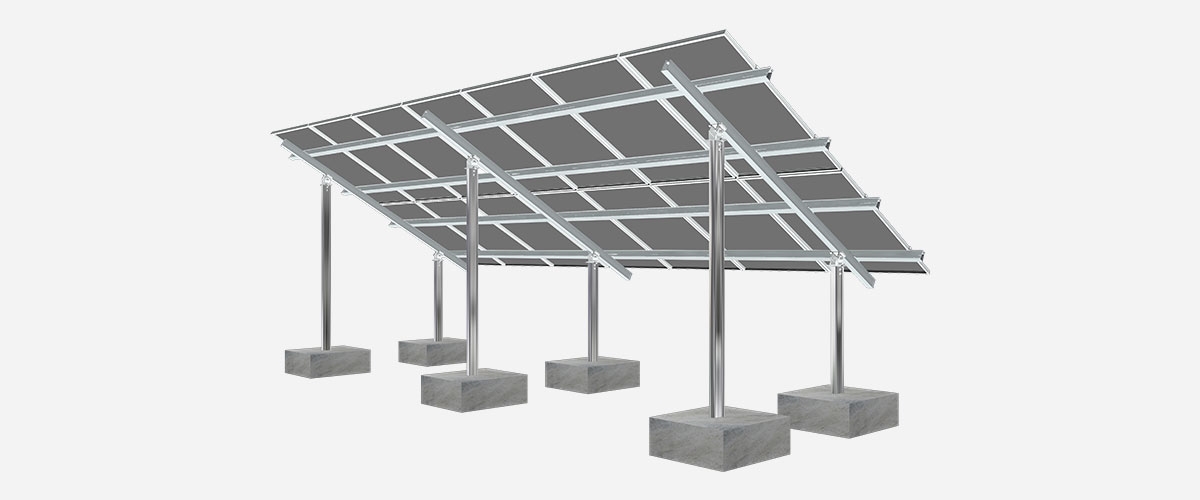

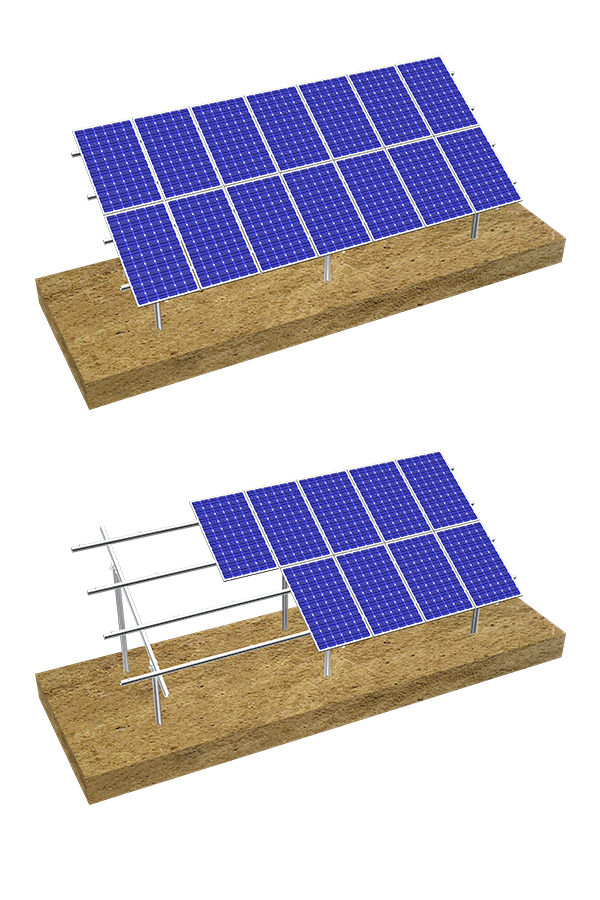

地面光伏支架系統 GT8主體采用陽極氧化鋁和碳鋼制成，結構設計穩定，具有較好的強度和抗腐蝕性，適用于大型商業和公共事業電站安裝。該系統采用雙立柱結構，免去多余結構部件，滿足系統強度要求。安裝簡單，無需現場再加工，降低成本。兼容市面上有框或者無框的組件。
GT8和 GT7在材質和結構上各有不同，GT7系統結構與GT8 相比更為簡單，兩者安裝基礎也有一定差別。
1、結構設計
系統采用立柱為安裝基礎，雙樁設計無需抱桿，節省材料成本，結構可根據現場環境調整。
2、強度提升
縱梁安裝無需打孔，采用夾具固定，重力方向一致，可提升系統強度。
3、兼容性好
系統夾具可兼容市面上多種類型組件，安裝能適應地面環境。
4、安裝便捷
部分支架采用預裝形式，現場安裝工作量較少，安裝過程簡單，為項目節省人工和時間成本。
技術參數 | |
安裝地點 | 地面 |
安裝基礎 | 幾形立柱 |
安裝角度 | 0-60° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
離地高度 | 500-2000mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, |
International Building Code IBC 2009 , | |
California Building Code CBC 2010 | |
支架材質 | Q235B（熱浸鍍鋅）&AI6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AI6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
