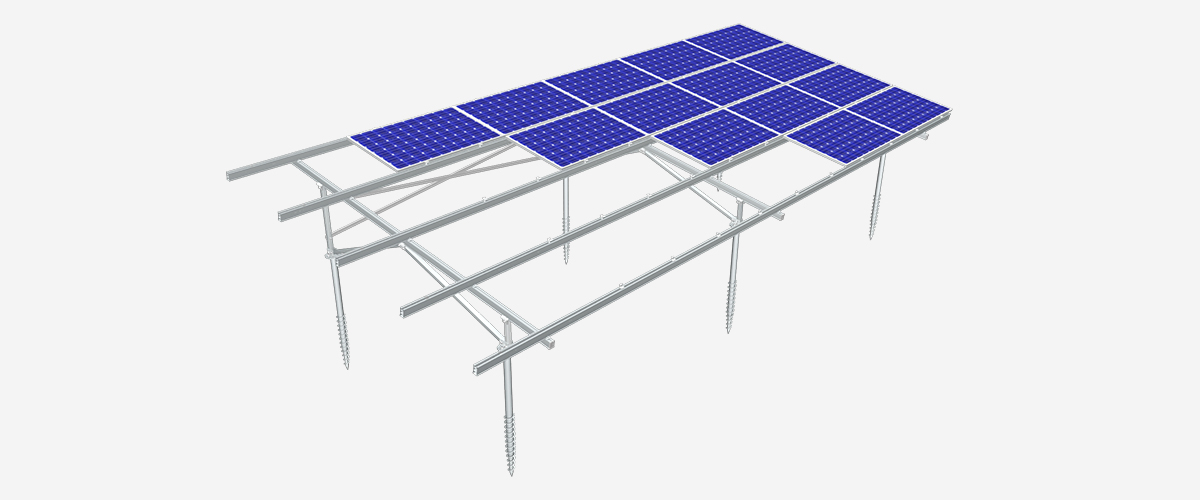

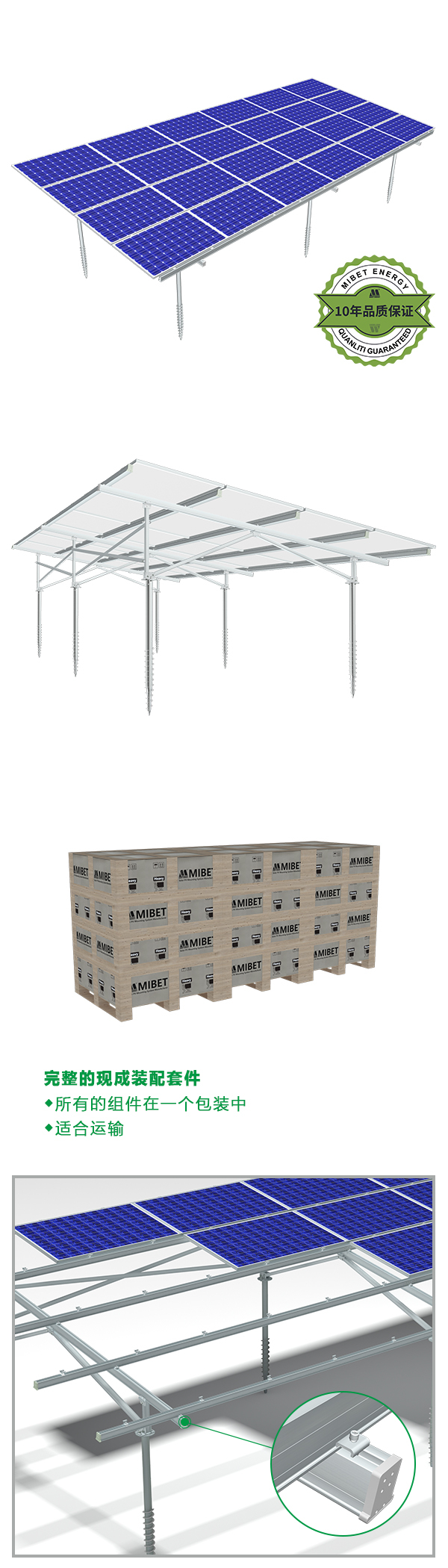

MRac 地面光伏支架系統TCGT4 該產品適用于抗風雪能力要求更高的安裝區域，具有高度預安裝特性，支架系統可前后、左右及上下方向上對進行調節，適用于中大型光伏電站的安裝，專業的結構設計在確保系統強度的前提下，有效的提高了工程安裝的時效，大大降低了安裝成本。
卡塊及卡槽采用對稱式的設計
安裝時無方向性的要求，提高安裝效率。

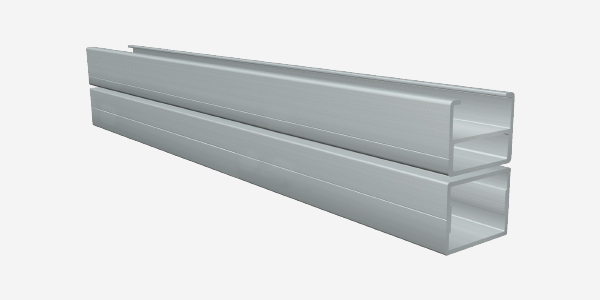

縱梁的固定無需打孔
采用專用壓塊固定在接頭上，壓緊方向與整體受力方向一致，大大提高強度。
高度預裝節約安裝時間
安裝零配件少，廠內高度預安裝，無需任何現場切割或鉆孔，減少現場施工難度，
及施工時間，大大降低了項目成本。
現場靈活調節
行業領先專業設計，根據地形調節設計，可實現垂直，東西，西南，南北調整，
簡化安裝，實現光伏發電量最大化。
技術參數 | |
安裝地點 | 地面 |

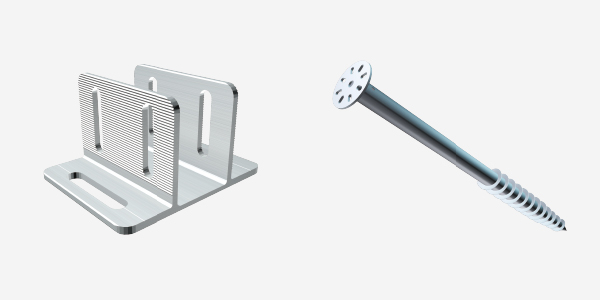

安裝基礎 | 水泥基礎，螺旋地樁 |

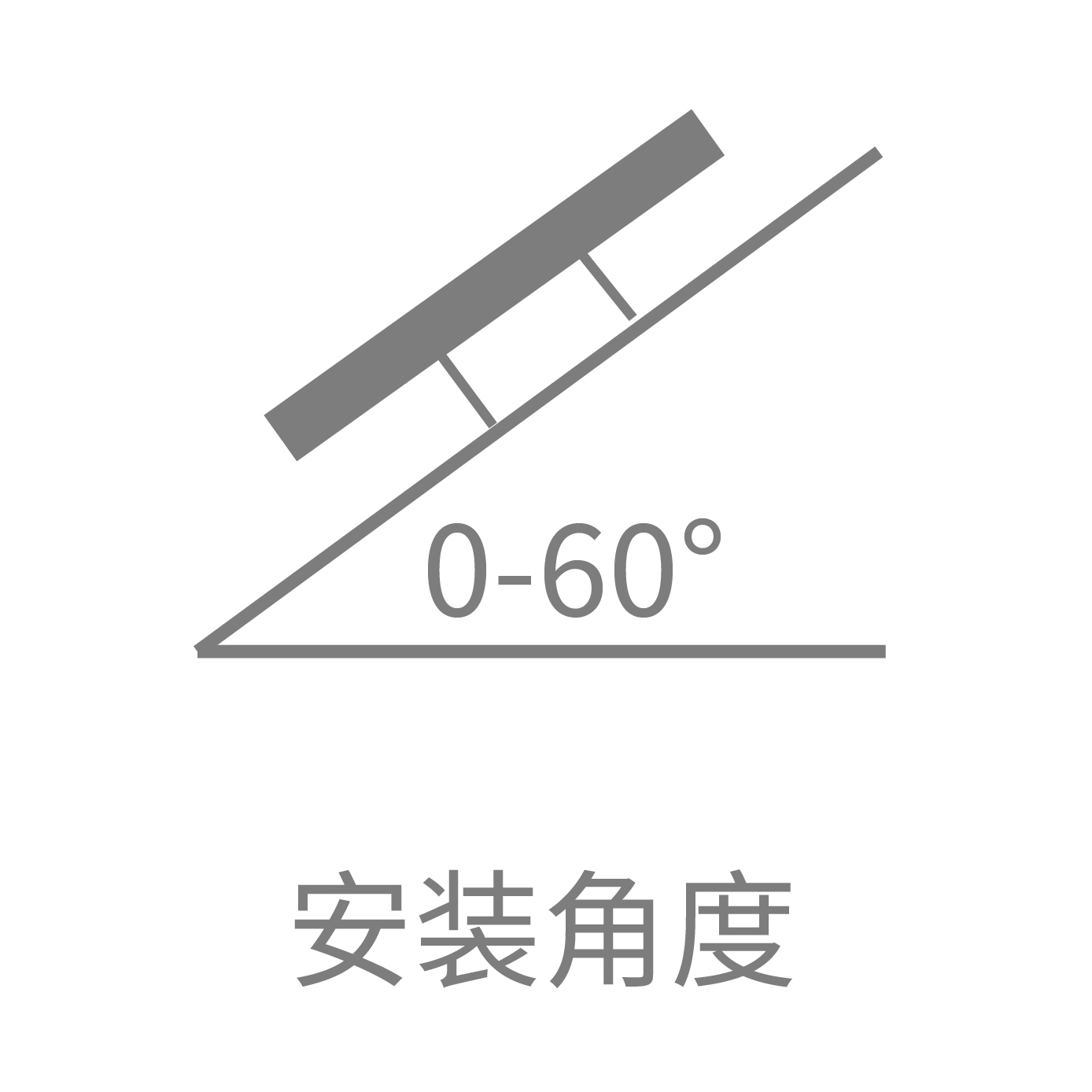

安裝角度 | 0-60° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
離地高度 | 500-2000mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
邁貝特的專業銷售團隊將提供基本的產品介紹與培訓。
邁貝特的專業技術團隊將提供基于衛星測量數據的漂浮系統安裝解決方案。
邁貝特銷售團隊將提供安裝指導和在線服務。
邁貝特將提供10年的質量保證和5年的產品保修。
陣列布局可以是水平的。
與市場上所有主要部件兼容。
