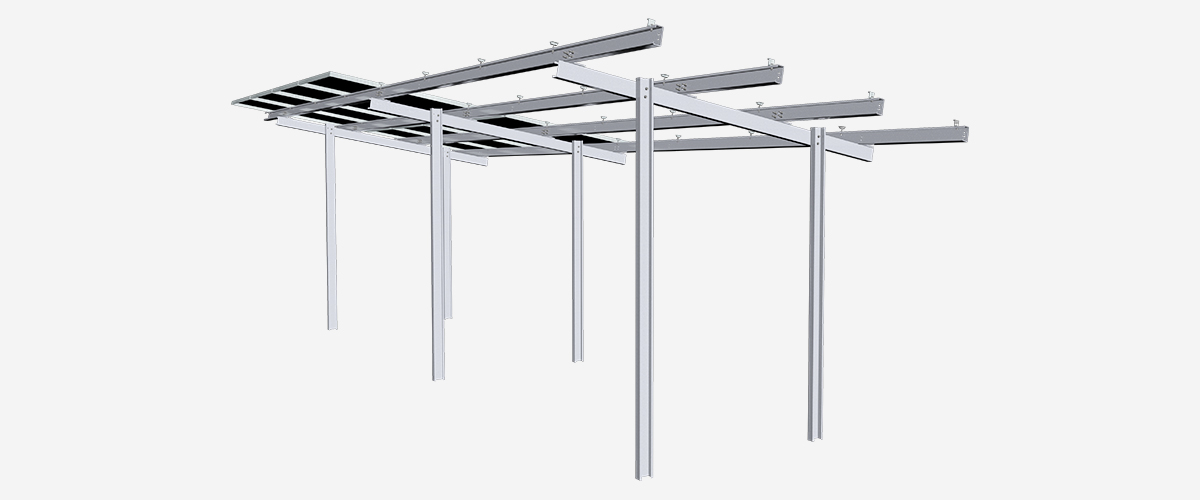

地面光伏支架系統GT7主要由碳鋼材質制成，表面采用熱鍍鋅或鍍鎂鋁鋅工藝處理，具有良好的穩定性、成型性以及抗腐蝕能力。系統適用于大型商業及公共事業電站的安裝。主體采用C型立柱，結構設計保障系統強度，同時兼顧靈活性和性價比，兼容市面上不同光伏組件。
1、獨特設計

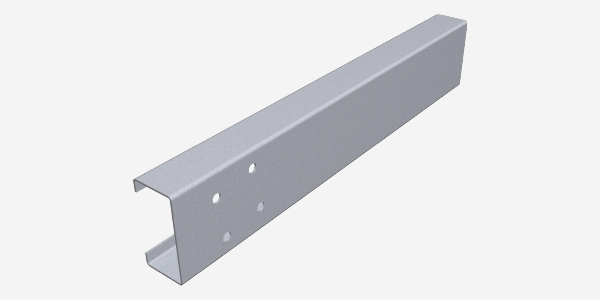

系統采用C型立柱打入地面，無需另外增加基礎安裝，結構適應性強，可應用于多種土壤及斜坡地形安裝。
2、結構穩定
碳鋼材質制造的結構堅硬穩定，具有較強的耐腐蝕性。
3、靈活調整
結構設計簡單，安裝可靈活調整系統角度，進一步提高組件的光照時間。
4、預裝組件

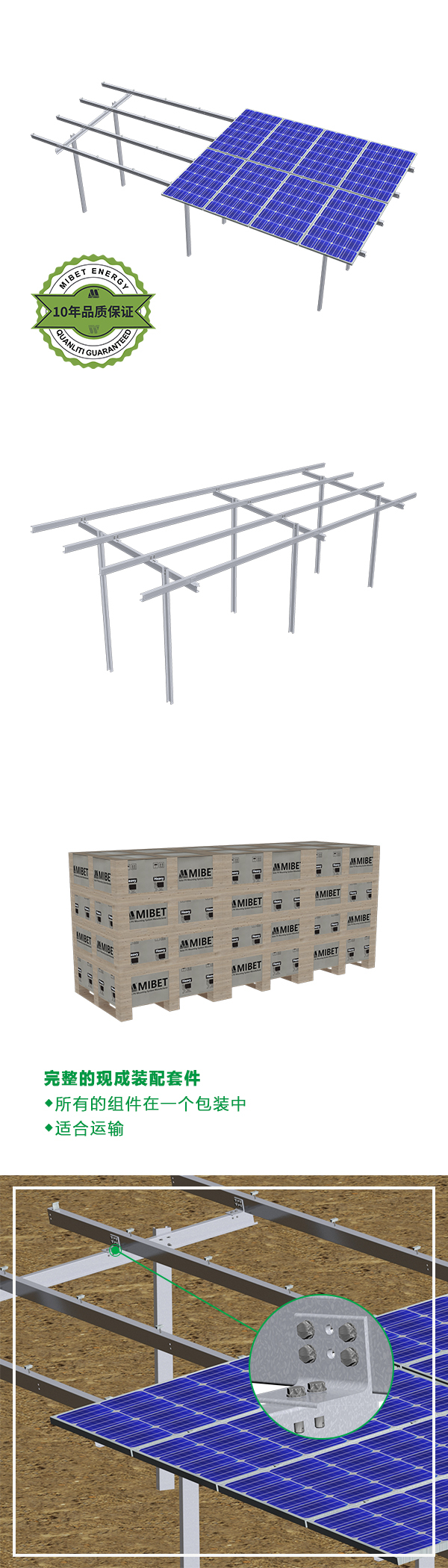

大部分組件在出廠前預組裝，只需拼接即可，降低現場安裝難度，節省時間和成本，提升性價比。
技術參數 | |
安裝地點 | 地面 |
安裝基礎 | C型立柱 |

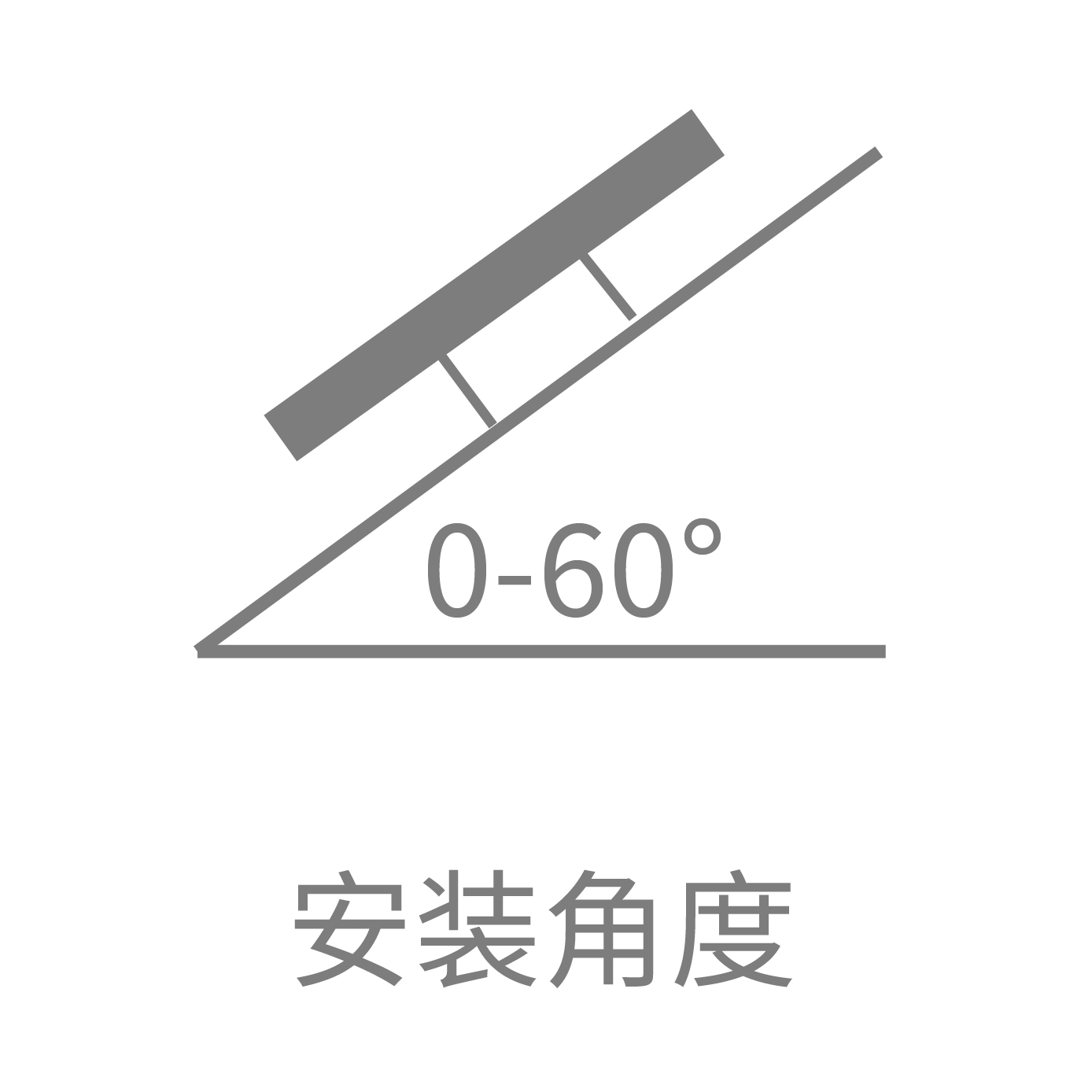

安裝角度 | 0-60° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |

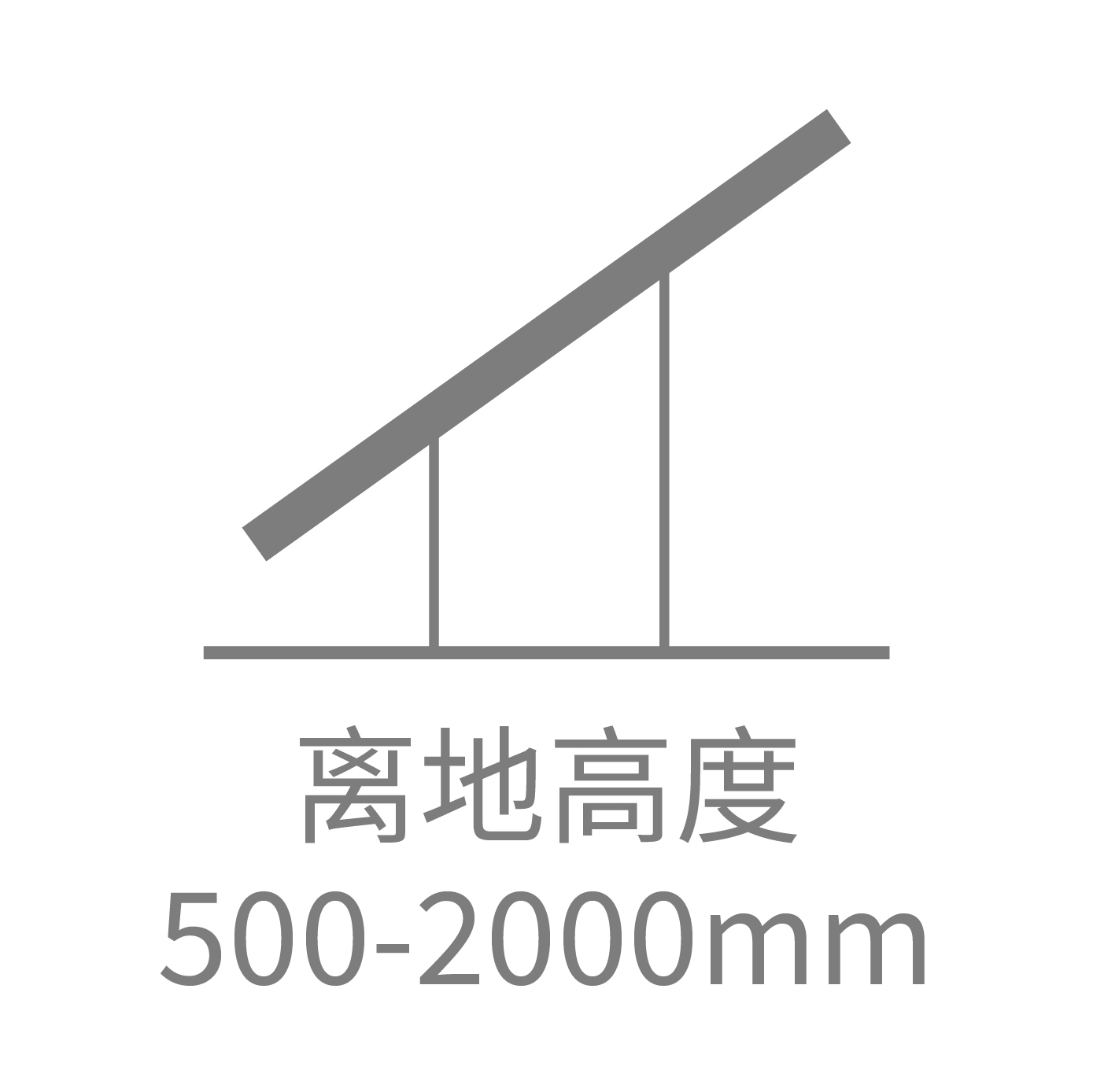

離地高度 | 500-2000mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
支架材質 | Q235B（熱浸鍍鋅） |

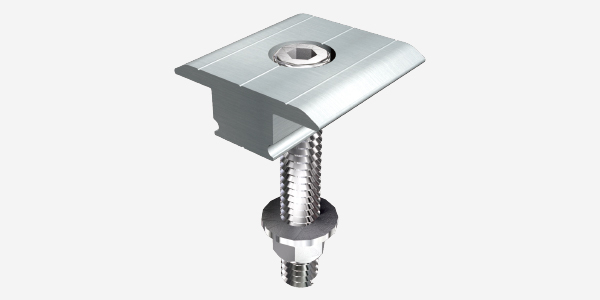

緊固件材質 | SUS304&熱浸鍍鋅 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
邁貝特的專業銷售團隊將提供基本的產品介紹與培訓。
邁貝特銷售團隊將提供安裝指導和在線服務。
邁貝特將提供10年的質量保證和5年的產品保修。
陣列布局可以是水平的。
與市場上所有主要部件兼容。
