平屋頂光伏支架系統RMI主要采用高強度鋁材質制成，支架堅固穩定，經工藝處理后具有較強的耐腐蝕性。主要針對平屋頂開發，無需擊穿屋頂安裝。底部通過壓載固定位置，后側加裝擋風板實現較強的抗風能力，在保證穩固性和裝機量的前提下，矩陣結構可減少系統重量來降低屋頂承重。配件量少精確，提升安裝效率，可根據需求選擇單排或者對稱的矩陣結構。
1、系統穩固
系統選用優越材質確保穩定性，水泥壓載和擋風板結合提高抗風性能。
2、結構優越

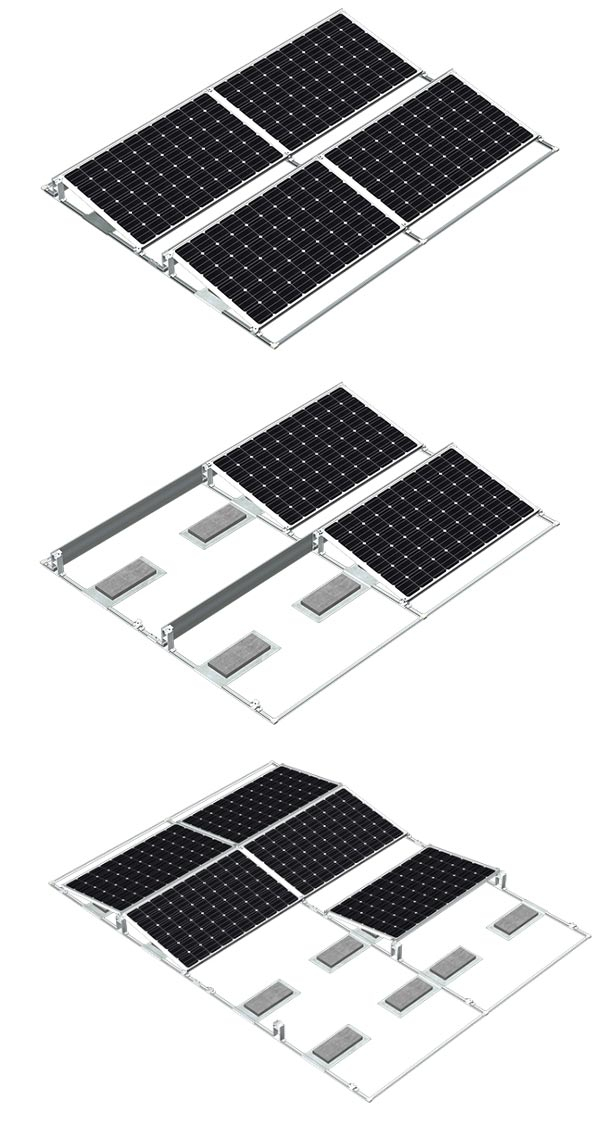

矩陣壓載設計可快速復制，水泥壓載配合擋風板大大減少屋頂承重，系統結構安裝無需穿透屋頂。
3、效率倍增
安裝配件精簡，結構簡單可快速組裝，提升施工效率。
4、靈活調整

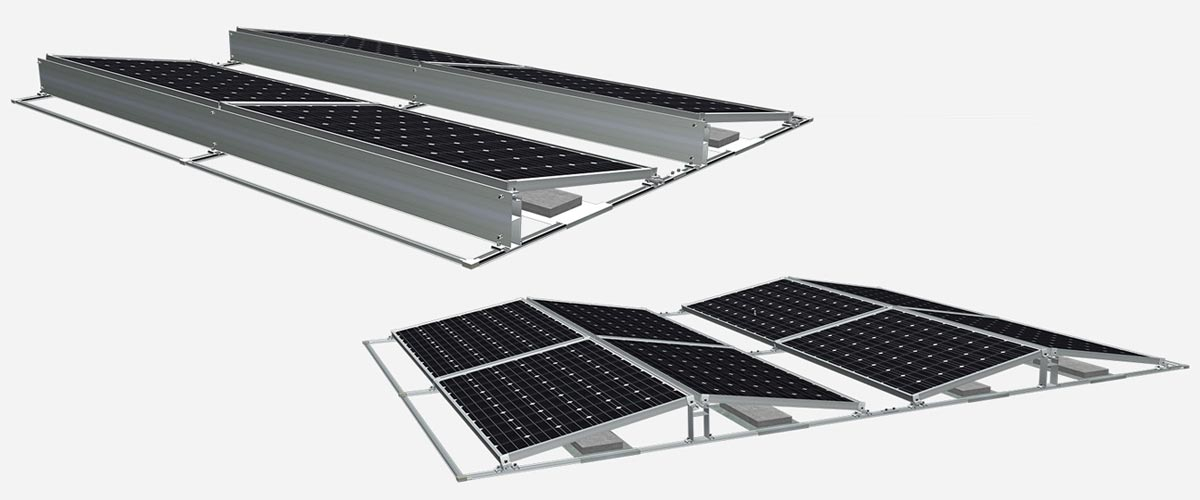

可按需求選擇單排/對稱結構靈活排布，對稱矩陣有效利用屋頂面積，可增加裝機量。
技術參數 | |
產品名 | 平屋頂光伏壓載支架系統 RMI（單/雙向矩陣） |
安裝地點 | 平頂屋，開闊平地 |
安裝基礎 | 水泥基礎壓載 |
安裝角度 | 5 °，10 ° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
適用組件類型 | 有框 |
組件排版方式 | 橫向 |
標 準 | AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, |
International Building Code IBC 2009 | |
California Building Code CBC 2010 | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
