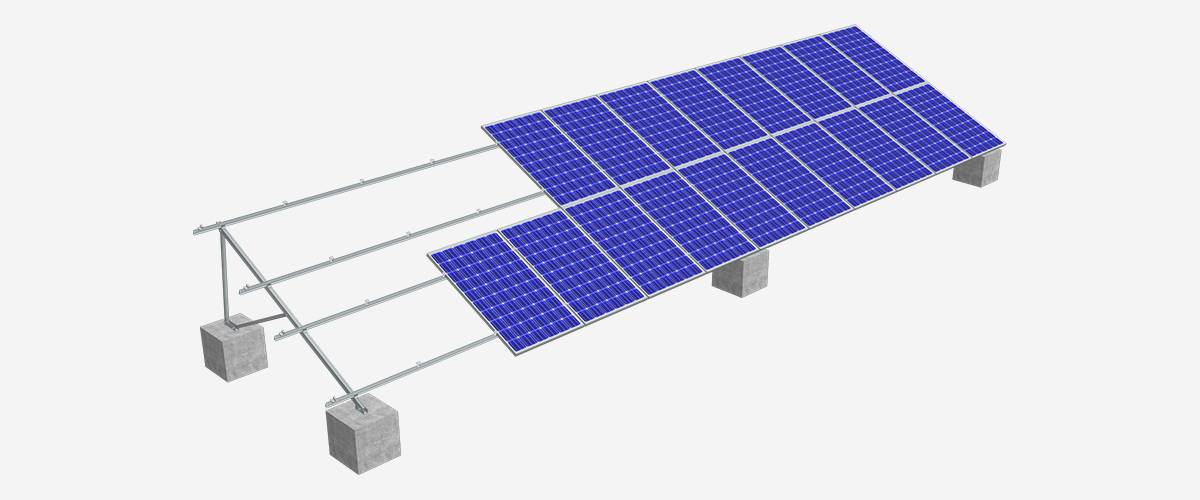

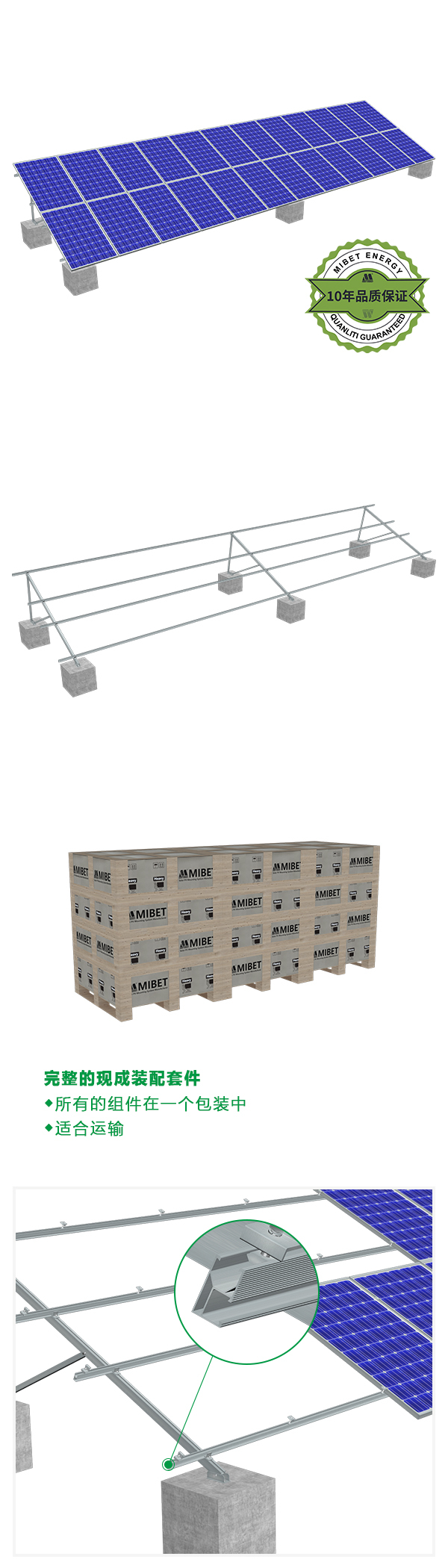

MRac 無底梁雙排三角支架系統 RMIV 是在 RMII 基礎上進行優化，可滿足平屋頂與地面太陽能電池板的安裝。電池板可以橫排或豎排并列排放成一排（或兩排），專業的結構設計同樣保證了安裝的快捷性和良好的穩定性。
1、專業的結構設計，確保系統強度
優良的結構設計讓現場的安裝更加快速，可用于不同的平屋頂工程安裝，電池板兼容性強。
2、獨有的基座設計
三角架基座結構可以自由地安裝在平屋頂和地面上，通過和水泥基礎或鋼制基礎進行連接穩固。獨有的基座結構用料更省成本更低。
3、電池板安裝方式靈活
滿足組件橫排或豎排需求。
4、單雙排，可調節結構
單排及雙排安裝結構自由結合，還有可調節型結構，更大程度上滿足了客戶需求。
技術參數 | |
安裝地點 | 平頂屋，地面 |
安裝基礎 | 水泥基礎，鋼制基礎 |
安裝角度 | 0-60° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
適用電池板類型 | 有框，無框 |
電池板排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code：IBC 2009, | |
California Building Code：CBC 2010； | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 不銹鋼SUS304&鋅鎳合金&熱浸鍍鋅 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
